一、编制依据

本工程施工措施编制依据如下：

1、本施工措施是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。

（1）                               施工图纸；

（2）国家有关建筑工程法规、规范与文件；

（3）建筑施工安全检查标准JGJ59—2011；

（4）本公司ISO9002国际质量体系、《质量手册》、《程序文件》、《技术标准》及拥有的技术力量；

2、本施工措施遵守的有关规范、标准：

（1）《工程测量规范》GB50026—2020；

（2）《钢结构设计规范》GBJ50017—2017；

（3）《钢结构工程施工质量验收规范》GB50205—2020

（4）《建筑钢结构防火技术规范》GB 51249-2017

（5）《钢结构防火涂料应用技术规程》CECS24-2020

（6）《建筑施工高处作业安全技术规范》JGJ80—2016；

《施工现场临时用电安全技术规范》JGJ46—2019；

二、工程概况

本工程名称为                               ，建设地点为                       ；建设单位是                          。

本工程为          结构，钢结构主体,建筑高度为     m，屋面网架高度为      m；总建筑面积       ㎡，建筑基底面积      ㎡。本工程钢结构防火涂料涂装部分具体包括：                                                                     。本工程防火等级为   级，要求耐火极限为：钢梁      h，钢柱      h，其他构件      h。其他构件包括：                                  次要构件。

三、质量目标：

本工程要求产品合格率100%

产品优良率95%以上

四.施工准备

1.组织有关工程管理和技术人员对钢结构防火要求进行分析、研究。查找有关规范、图集，做好充分技术准备。

2.根据施工图纸结合本单位的设备和技术条件、材料的性能，制定出防火涂装施工方案，并提出材料计划。

3.对防火涂装工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。

4.钢结构防火涂装工程所使用的材料除应有出厂合格证和检验报告。

5.在防火涂料进场后按照规范要求进行粘结强度和抗压强度、防火涂料与钢结构防腐涂料相容性试验，试验结果合格后方可使用。

6.在防火施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。

7.防火涂装前，应对底漆、中间漆、面漆的涂层厚度及漆膜完整程度进行检查验收，对不合格部位认真修复、完善。油漆涂层验收合格后才能进行防火涂料涂装。

五．施工组织及进度安排

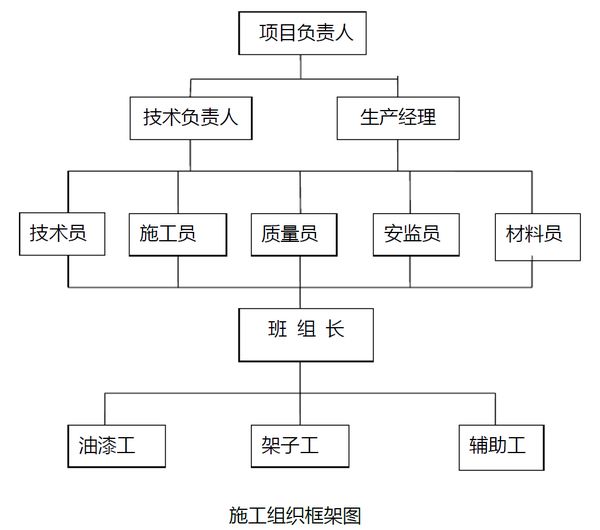

施工组织架构图

进度安排的总体原则是：合理安排，精心组织，有序施工，确保工期。钢结构防火涂装工程按照钢结构总体工期计划，安排好施工进度，组织好施工人员，具体进度计划见施工进度计划表。

六．劳动力计划

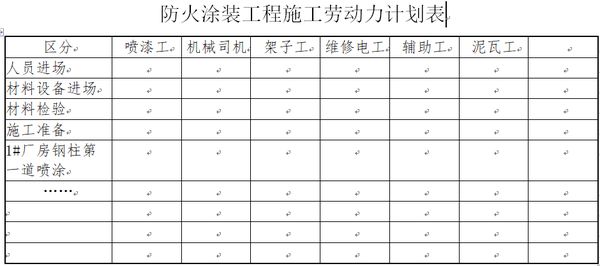

防火涂装工程施工劳动力计划（见防火涂装工程施工劳动力计划表）

七．主要施工机械设备

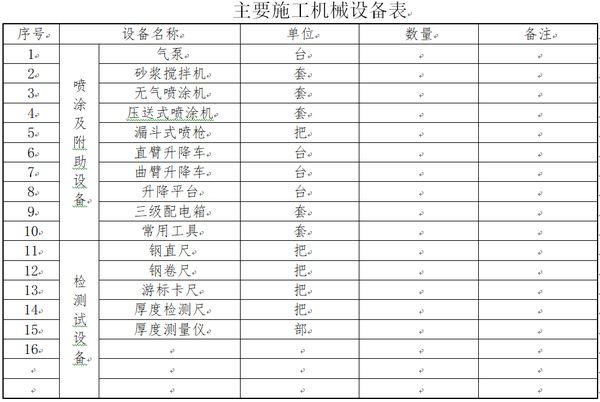

主要施工机械设备（见主要施工机械设备表）

八、过程检验和试验计划

根据国家标准《建筑钢结构防火技术规范》GB 51249-2017、《钢结构防火涂料应用技术规程》CECS24-2020、《钢结构工程施工质量验收规范》GB50205-2020对本工程防火涂料材料进场和防火涂装过程进行检验和控制。

1、原材进场检验

钢结构防火涂料进厂时，产品质量应符合有关标准规定，并应附有涂料品种名称、技术性能、制造批号、贮存期限和使用说明。此外，还必须有国家检测机构的耐火极限检测报告和理化性能检测报告，必须有防火监督部门核发的认证证书和厂家产品合格证。

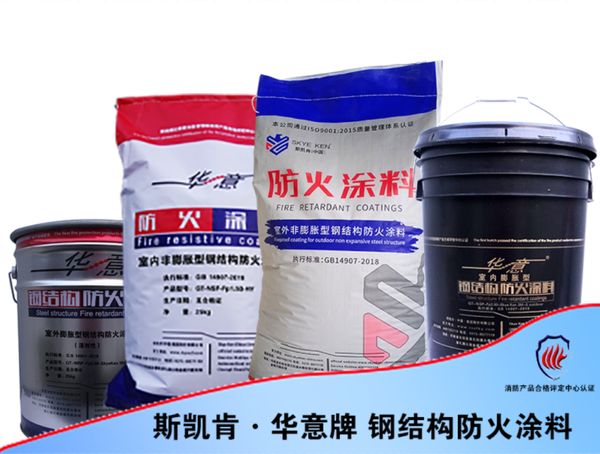

经业主及监理同意本工程使用“斯凯肯（中国）集团股份有限公司”生产的“华意”、“斯凯肯”牌防火涂料，根据“应急管理部消防产品合格评定中心”出具的该品牌产品的“产品型式认可证书”，本工程钢柱耐火极限为3小时选用“华意”牌室外非膨胀型防火涂料（涂层厚度 33 mm）、钢梁耐火极限为2小时选用 “华意”牌室内膨胀型防火涂料（涂层厚度 3.3 mm）、其他钢构件选用“华意”牌室内膨胀型防火涂料（涂层厚度 2.0 mm）。

2、工程检验

根据《钢结构工程施工质量验收规范》GB50205-2020要求做好检验批的划分，制定检验批、分项工程检验计划，严格执行检验批、分项、分部工程检验。本工程防火涂料涂装按照楼层划分为4个检验批，1个防火涂料涂装分项工程。

3、材料进场检验和试验

根据《钢结构工程施工质量验收规范》GB50205-2020要求，防火涂料应进行粘结强度和抗压强度试验。本工程膨胀型防火涂料用量小于100吨，抽样检测一次粘结强度；非膨胀型防火涂料用量小于500吨，抽样检测一次粘结强度和抗压强度。

九．防火涂料的施工方法

本工程钢结构重量大、安装高度较高、耐火极限要求高，防火涂料的施工存在一定难度。钢梁等采用膨胀型防火涂料次要构件，选择先在地面进行涂装，安装后再进行补涂的施工方法。钢柱防火涂装选择全部安装就位后再进行施工的方法。

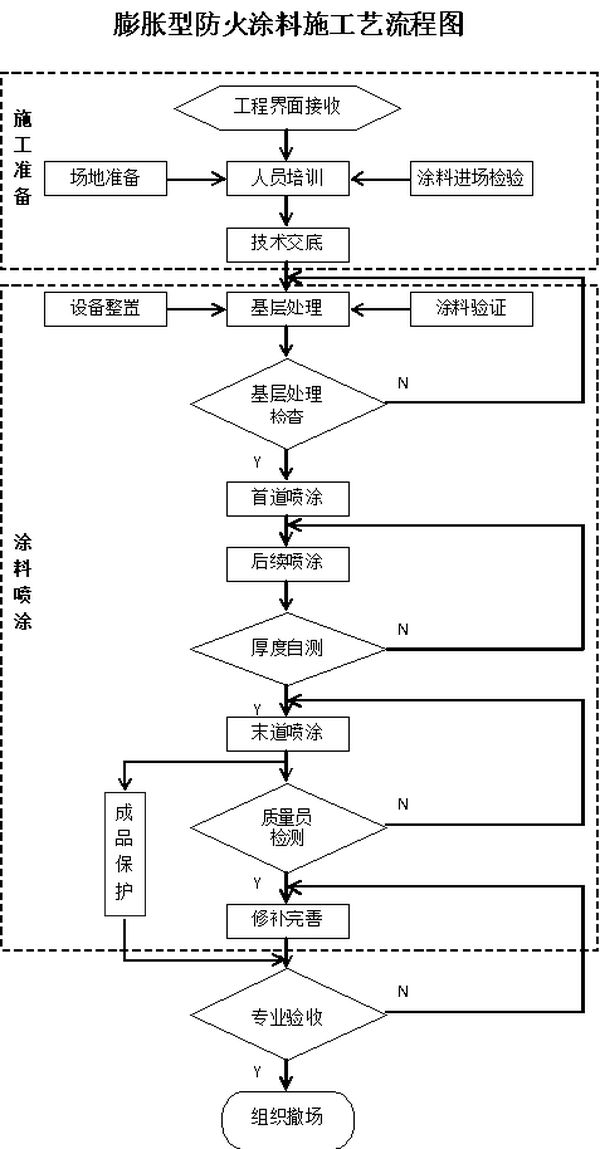

（一）膨胀型防火涂料施工方法

1.本工程膨胀型防火涂料采用单组份装膨胀型涂料。膨胀型防火涂料涂装方法为刷涂施工。防火涂料涂装前，前道防腐工序应施工完毕，且应符合相关标准和设计要求。对于漆膜损坏部位或漏刷部位应按要求补齐底漆、中漆、面漆。施工前，钢结构应验收合格。

2.待基材表面防腐漆膜干透后，清除防腐漆表面尘土等污物后可涂刷防火涂料，若出现溶剂咬底现象可选用膨胀型钢结构防火涂料界面底料，涂装厚度一般为50-60μm.底料干率需根据气候进行调整，一般在12-24小时，实干后再涂装膨胀型钢结构防火涂料。

3.防火涂料使用前应用电钻搅拌器搅拌均匀。如觉过稠可加入适量的专用稀释剂，使用比例应控制在10%以内。溶剂型防火涂料用专用稀释剂稀释，且不能任意用其他稀释剂稀释。

4.施工前应先做样板，确认样板无任何异常后，再进行大面积施工。施工时，为保证附着力，**遍涂层厚度应<40μm，待涂层干透后再涂下一遍，以后每遍涂层厚度应<50μm，直至厚度达到设计要求。操作者应携带测厚针检测涂层厚度，确保涂层厚度符合规范要求。

5.当底层厚度符合设计规定，并基本干燥后，方可施工面层。面层一般涂饰1-2次，面层施工应全部覆盖底层，颜色均匀、轮廓清晰、搭接平整，涂层表面有浮浆或裂纹宽度不应大于0.5mm。

6.施工过程中或涂层干燥前，施工环境温度应保持在-5-38℃，相对湿度不大于85%，现场通风状况良好，遇大风、阴雨天或构件表面结露时不宜施工。

7.未用完的涂料硬密封保存，以备再用。

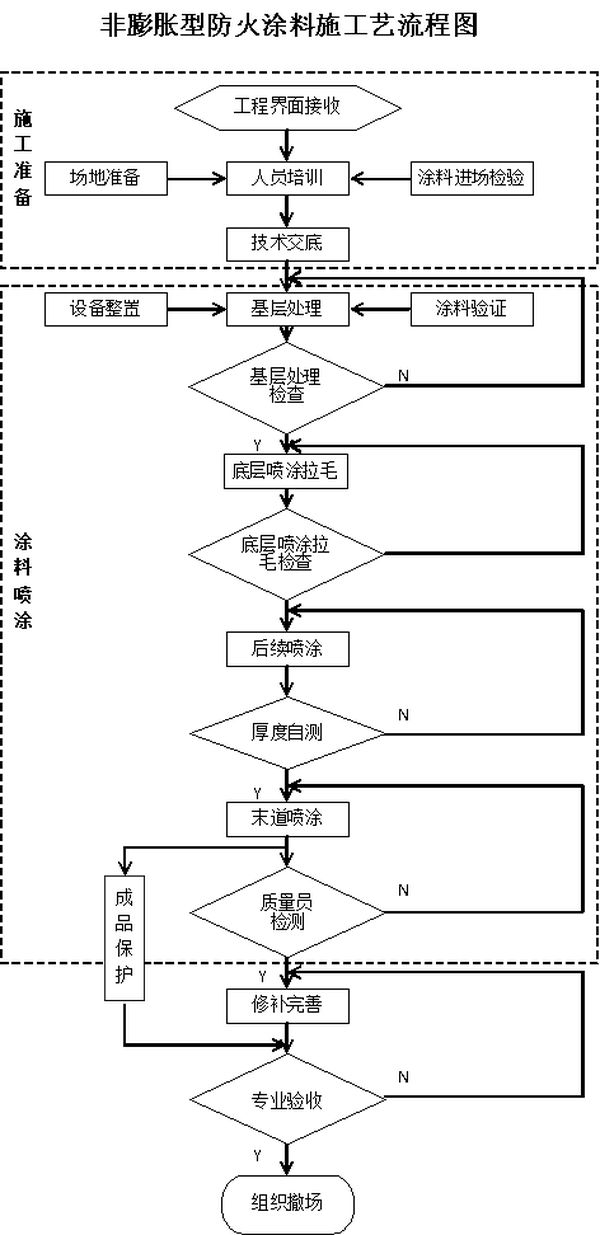

（二）非膨胀型防火涂料施工方法

1.待基材表面防腐漆膜干透后，清除防腐漆表面尘土等污物后可涂刷防火涂料。

2.本工程非膨胀型钢结构防火涂料采用压送式喷涂机喷涂，空气压力为0.4-0.6MPa,喷枪口直径为6-10mm。钢柱防火涂料施工时，一层在地面搭设组合脚手架作为工作平台。二层以上在楼面上搭设组合脚手架作为作业平台。

3.非膨胀型防火涂料配料时应严格按照配合比加料或稀释剂，并使稠度适宜，当班使用的涂料应当班配制。

4.非膨胀型防火涂料应分遍施工，必须在前一遍基本干燥或固化后，再涂装下一遍。**道涂装应薄些，控制在0.5-0.8mm，以后每道涂装厚度为0.9-1mm,涂装间隔为12-24小时（根据环境气候不同需要可随时调整）。

5.施工温度在5℃以上为宜，在涂装和干燥固化期间应避免雨水冲淋，干燥固化时间为48-96小时。

6.涂层应剔除乳突，表面应平整，涂层干燥固化不好，粘结不牢或粉化、空鼓、脱落时，应铲除重新涂装。

十、防火涂料验收

（一）膨胀型钢结构防火涂层质量验收标准：

1.涂层厚度符合设计要求。

2.无漏刷、脱粉、明显裂缝等。如有个别裂缝，其宽度不大于0.5mm.

3.各涂层间应粘结牢固，无脱层、空鼓等情况。

4.颜色与外观符合设计规定，轮廓清晰，接茬平整。

（二）非膨胀型钢结构防火涂层质量验收标准：

1.涂层厚度符合设计要求。如厚度低于原定标准，但必须大于原定标准的85%，且厚度不足部位的连续面积的长度不大于1m,并在5m范围内不再出现类似情况。

2.涂层应完全闭合，不应露底、漏涂。

3.涂层不宜出现裂缝，如有个别裂缝，其宽度不大于0.5mm.

4.各涂层间应粘结牢固，无脱层、空鼓好松散等情况。

5.涂层表面应无乳突。母线不直度好失圆度允许偏差不应大于8mm。

（三）工程验收所需的技术资料：

1.国家检测机构的耐火极限检测报告和理化性能检测报告。

2.产品抽样检测的粘结强度和抗压强度等检测报告。

3.产品的合格证。

4.施工过程中，现场检查记录和重大问题处理意见与结果。

5.工程变更记录和材料代用通知单。

6.隐蔽工程中间验收记录。

7.工程竣工后的现场记录。

十一、安全施工措施

1.施工现场设安全监理进行现场安全措施的落实与管理，对现场施工人员、现场机械设备及现场用电进行统一管理。要求参加施工的特工作业人员必须是经过培训，持证上岗。施工前对所有施工人员进行安全技术交底。进入施工现场的人员必须戴安全帽、穿防滑鞋，高空作业必须系好安全带。

2.作业前应对使用的工具、机具、设备进行检查，安全装置齐全有效。

3.使用组合脚手架前对脚手架是否稳固进行验收，经检查无误，进行操作。人员到达操作面以后必须先将安全带挂好，在进行施工作业。高处作业使用的工具，材料应放在安全地方，禁止随便放置。

4.施工现场的机电设备、闸箱，应有可靠的防雨措施。电器操作必须由**人员进行，严禁非**人员操作。

6.安全设施有专人按规定统一设置，其他人不得随意拆动。因工作需要须拆动时，要经过有关人员允许，事后要及时恢复，安全员要认真检查。

7.搞好安全用电，所有用电设备的拆除及现场照明均由**电工担任，使用的电动工具，必须安装漏电保护器。

8.重点把好高空作业关，工作期间严禁喝酒及打闹，手持工具应系好安全挂绳，避免直线垂直交叉作业。

9.切实搞好防火，各项操作均应按规定正确使用。

10.坚持班前安全会议制度，将当日工作安排及安全注意事项进行交底。

11.定期进行安全检查，预防和控制事故的不安全因素。
