现代化大型的钢结构厂房的框架大多数采用的是钢结构，作为承重构件的钢材具有强度高、自重轻、负荷能力大、抗震性好、易施工、无污染、可循环利用等优点，但是**的缺点就是遇到火灾之后导热系数大，在一定的时间内钢结构温度可升高到700℃，这样高的温度远远的超过了自身的临界温度。所以钢结构的屈服强度急剧的下降至常温态的40%左右而失去承载力，会引起建筑物的垮塌。到目前为止，我国采用钢结构防火涂料对其进行涂装保护，对于高层建筑的支撑柱、大跨度的钢结构厂房、石油化工工程等，大多采用的都是防火涂料进行保护。

1.防火涂料性能

对于防火涂料来说它是专门为保护钢结构构件而设计生产的，这些涂料喷涂在钢结构表面，遇到火之后依靠涂层的不燃烧性和导热性能形成耐火隔热保护层，迟缓火势对承重的构件直接侵害，这样可以提高钢结构的耐火极限。

2.防火涂料选择

在选择防火涂料上厚涂型的防火涂料外观为灰白色颗粒状轻质粉末，使用前必须有厂家出具的生产许可证、出厂检验报告和复试报告；高强粘剂及钢防胶由厂家配套供应，使用前必须由厂家出具出厂检验报告以及合格证；水使用前必须要检测它的成分和腐蚀性，不能使用与材料有不良反应的水。

3.防火涂料使用

在涂装之前要按照比例混合搅拌均匀，现场慢速搅拌成合适施工的流体状态，配比要按照使用说明合理配比；对于特大型钢材应用的时候应该加钢架网，以防涂料脱漏或者是分离；涂料也应该随用随配，配好的涂料在1小时内用完，避免因为放置时间过长固化浪费。

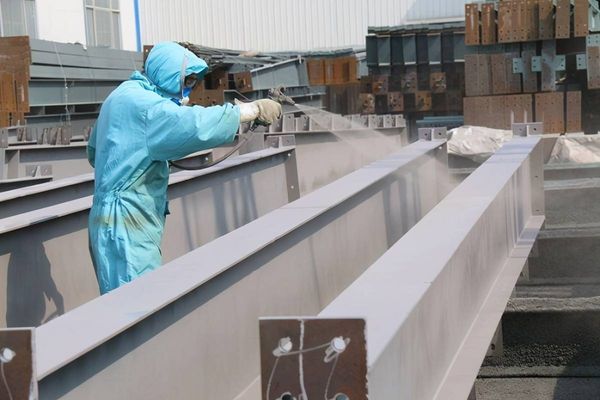

在使用的时候可以采用喷涂、抹涂、刮涂或者三种方法相结合的方法进行施工，施工的过程当中，操作者应该采用测厚针或者是测厚仪及时对厚度进行检测，直到符合设计规定的厚度，才可以停止喷涂。

4.防火涂料质量把控

严格按照配比板料，控制加水量，防止加水过多造成的空鼓和开裂，基层要清理干净，保证涂料和钢结构的粘结度，涂层厚度要随时测量，既避免厚度不符合要求同时也避免浪费材料，涂层有异样要及时整理平整、均匀，转角处和异形构件结构处要处理严密。

6.防火涂料施工注意事项

施工过程中涂层干燥固化之前，环境温度保持在5℃到45℃，相对湿度不宜大于85%，空气应当流通，施工过程中，要根据耐火极限随时注意测量涂层的厚度。施工过程中还要在施工完毕之后均应处于室内或者是避雨棚内，避免潮湿，夜间施工采光要充足，工地要有充足的水电供应。防火涂料在硬化之后强度仍然不高，施工当中容易碰撞部位应该进行临时保护，减少损失。
