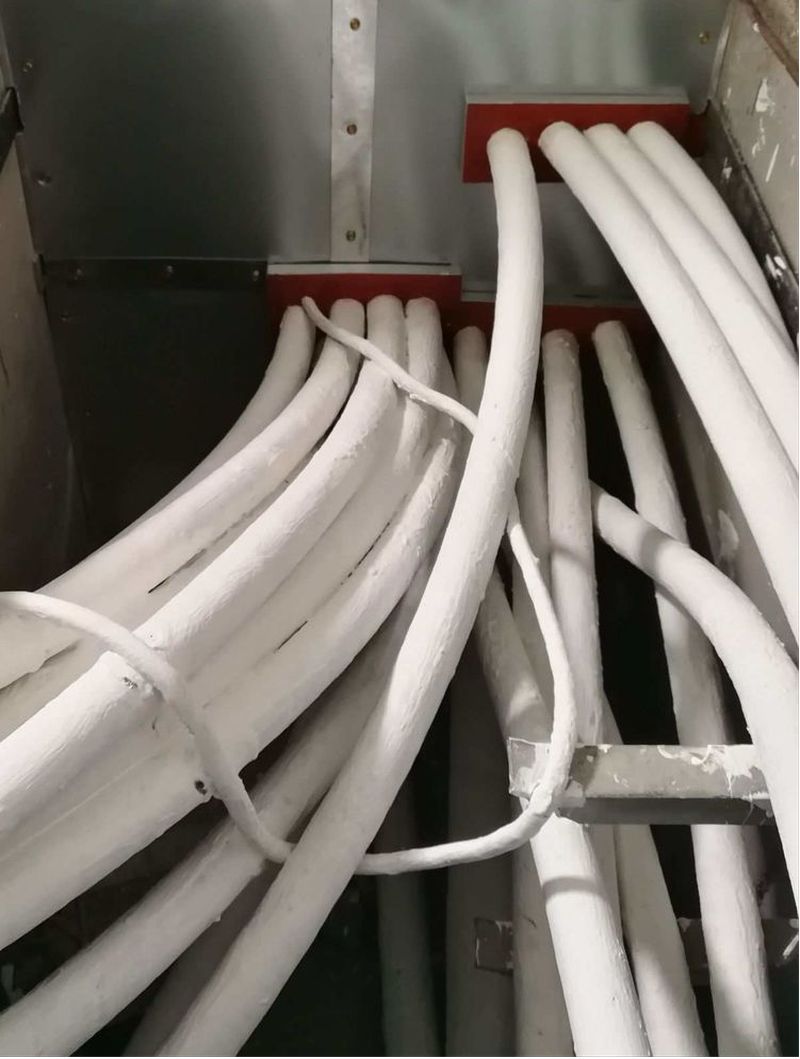

电缆绝缘及护套材料多为易燃性聚乙烯、聚氯乙烯、交联聚烯烃、乙丙橡胶等，应用时极易因短路、过热、暴露于其他火源被引燃，燃烧中火焰将沿外层材料迅速蔓延传递至周边设施与建筑物，相关数据显示，火焰沿电缆垂直线路方向的蔓延速度可达20m/min，同时伴随大量熔溶融滴落物与毒性气体的形成，造成不可估量的经济损失与人员伤亡[1-2]。鉴于电缆材料的易燃性及其火灾危险性，国内外研究机构开发了大量阻燃、防火产品与系统以提高电缆防火性能，抑制其表面火焰蔓延，如涂覆防火涂料，敷设防火电缆桥架、采用防火电缆、包覆阻燃或防火材料、电缆贯穿部位实施防火隔墙、封堵等措施，其中涂覆电缆防火涂料为具经济效益的方法。

　　1电缆防火涂料相关应用规范

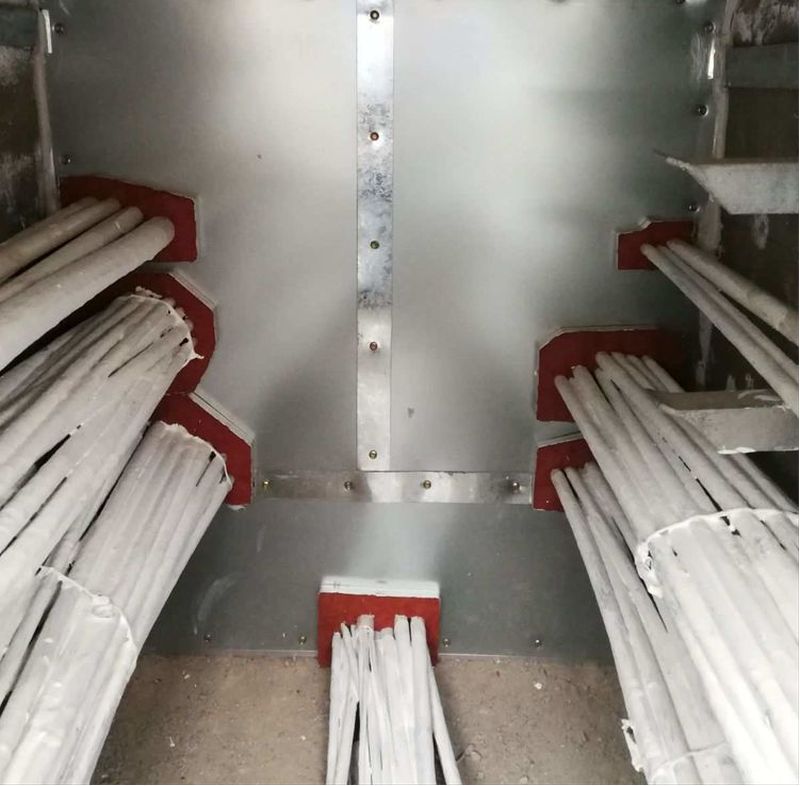

　　为提高电缆防火涂料保护的精准性与**性，不少国家在规范中对其应用做出了规定与推荐。例如，日本规定在电缆隧道单每隔一段距离必须涂刷一定长度的防火涂料，防火隔墙两侧电缆也须涂覆特定长度防火涂料：俄罗斯对要害部位的电缆，不仅要求自身具有耐火性，还须涂覆防火涂料[5]我国能源部制定的GB50217-2018《电力工程电缆设计标准》规范了以下内容：除通向主控室、厂区围墙或长墙紧靠两侧不少于1m区段的所有电缆上施加防火涂料：阻燃电缆明敷时接头两侧电缆各约3m区段宜采用防火涂料。Q/CHECC011-2004《水力发电厂电缆防火阻燃措施设计规范》明确提出将电缆防火涂料作为防火保护措施，以及可在阻火墙两侧不少于1m区段内所有电缆涂刷防火涂料：阻火段若由防火槽盒构成时，槽盒两端1m区域电缆宜涂刷防火涂料；6～35kV电

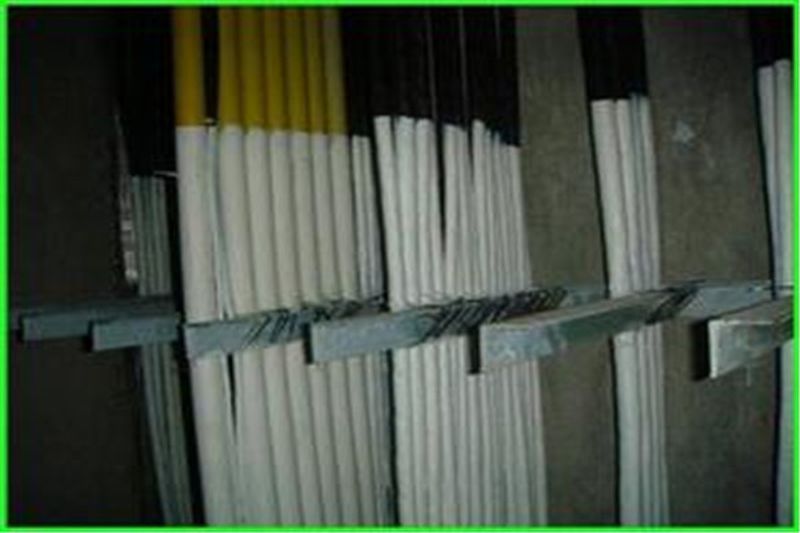

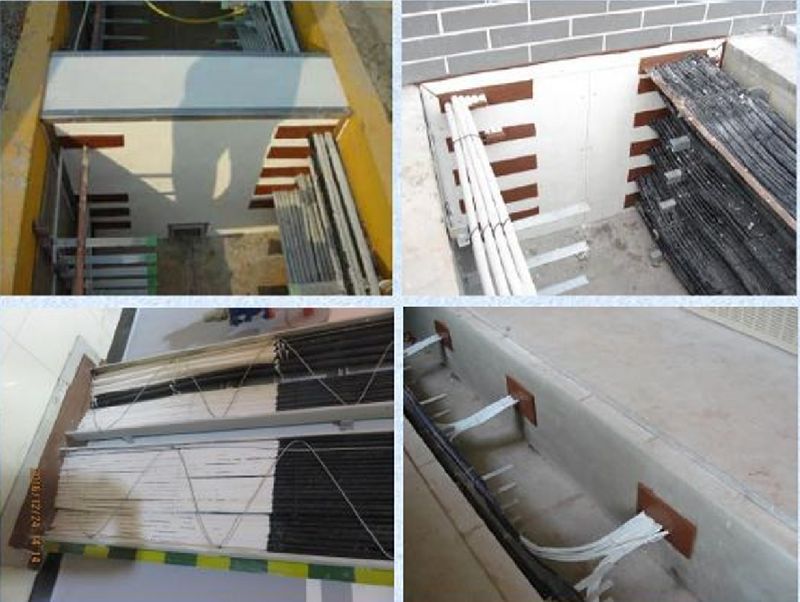

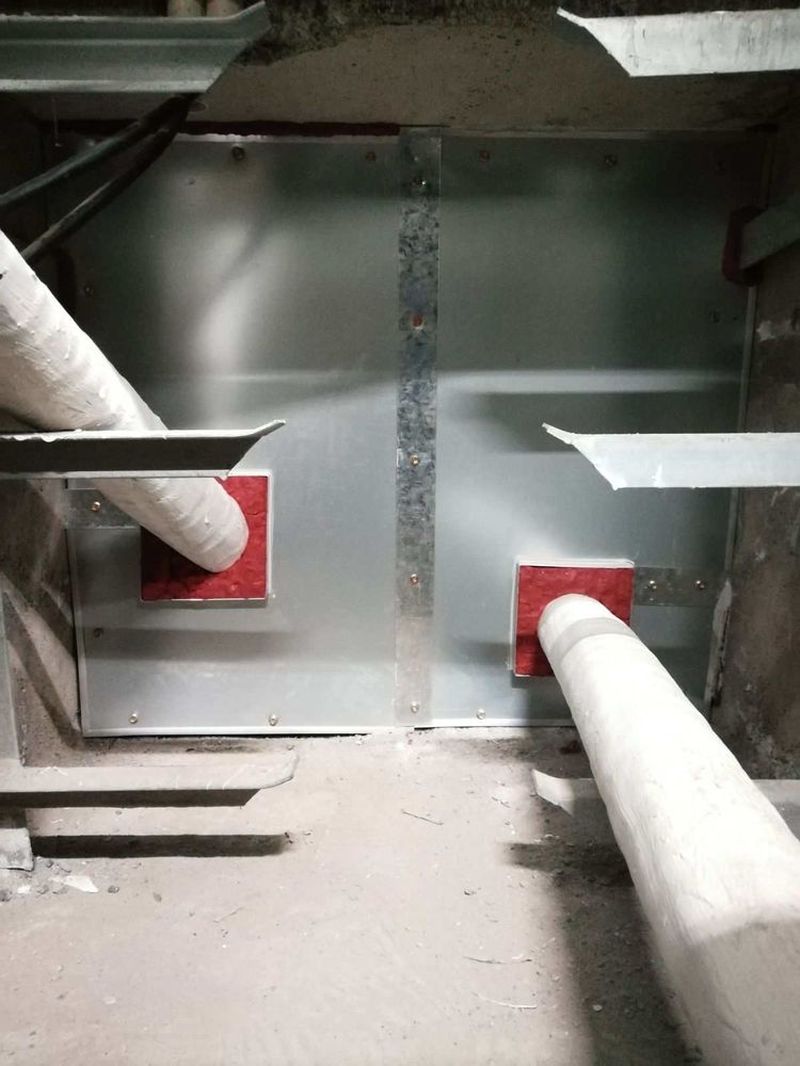

　　力电缆接头两侧各3m区段可涂刷防火涂料：电缆通过易燃、易爆等危险区域时可涂刷防火涂料。

　　2电缆防火涂料的性能评估标准

　　在防火及耐火性能评价方面，美国工厂联合保险商协会颁布了FM-3971:2021《Fireprotectivecoatingsandwrapsforgroupedcables》，用于评价电缆涂料阻止火焰在其表面蔓延的能力，但并不涉及涂料保护电缆的能力，采用获此认证的涂料保护的电缆多数仍需火灾后更换，类似标准还有IEEE1202:2006《Flametestingofcablesforuseincabletray》，ATSME84-21a:2021《Standardtestmethodforsurfaceburningcharacteristicsofbuildingmaterials》等，而国际上电缆火灾评级领域认可度高的标准为国际电工委员会（InternationalElectrotechnicalCommission）颁布的IEC60331系列，建议基于IEC60331-21:1999《Testsforelectriccablesunderfireconditions-Circuitintegrity-Part23:Proceduresandrequirements-Cablesofratedvoltageuptoandincluding0，6/1，0kV》或IEC60331-23:1999《Testsforelectriccablesunderfireconditions-Circuitintegrity-Part23:/Proceduresandrequirements-Electricdatacables》要求，采用IEC60331-11：1999和AMD1：2009《Testsforelectriccablesunderfireconditions-Circuitintegrity-Part11:Apparatus-Firealoneataflametemperatureofatleast750℃》规定的检测设备对电缆涂料进行各项防火性能测试.如IEC60331-21：1999要求检测在通有电流的高压电缆上进行，具电缆需连续暴露于低温度为700℃的火焰中，因电缆损坏造成电路故障时，则被认为未通过检测。另外IEC60332-3-22：2018也可用于评估涂料保护下成束电缆的火焰蔓延情况，测试时控制室内电缆下部暴露在20kW燃气燃烧器中，总时间为40min，火焰暴露后对电缆进行监测，以确保其在短时间内自熄，测试后检查电缆，确定其受损程度，试验极限要求设定在火焰冲击上方2.5m处：我国GB28374-2012《电缆防火涂料》对电缆防火涂料的术语和定义、一般要求、技术要求、试验方法、检验规则、标志、包装、运输和储存进行了详细规定，根据GB/T18380.32-2022《电缆和光缆在火焰条件下的燃烧试验第32部分：垂直安装的成束电线电缆火焰垂首蔓延试验AFR类》进行防火性能相关测试。

　　由此可知，目前针对电缆防火涂料的配方设计及优化多围绕合成新型协效填料、包覆处理易吸潮防火组分、引入表面活性剂等助剂，提升涂料防火性能、改善耐候性、抑制燃烧烟气毒性。
