目前国内外研发生产电缆防火涂料的厂家有十几家，根据其防火隔热机理，主要可分为膨胀型电缆防火涂料和烧蚀型电缆防火涂料两类，其中膨胀型电缆防火涂料主要基于涂层物质遇热产生致密膨胀炭层，起到隔热防火效果，从而阻止基材燃烧及热解，而烧蚀型电缆防火涂料则主要利用涂料自身不燃或难燃性，以及高温下分解产生性气体，稀释可燃气体浓度，及材料自身吸热反应，降低燃烧温度，从而达到保护下层电缆基材目的。

　　1膨胀型电缆防火涂料

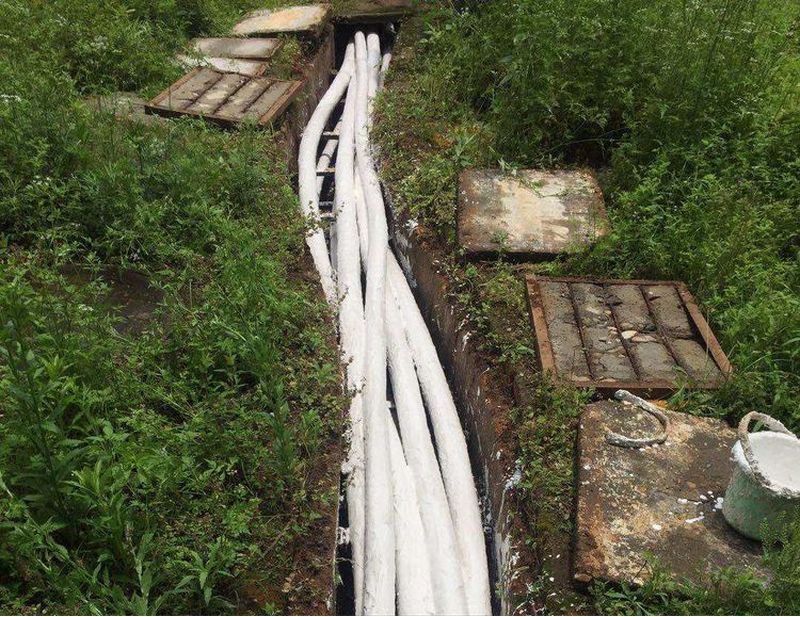

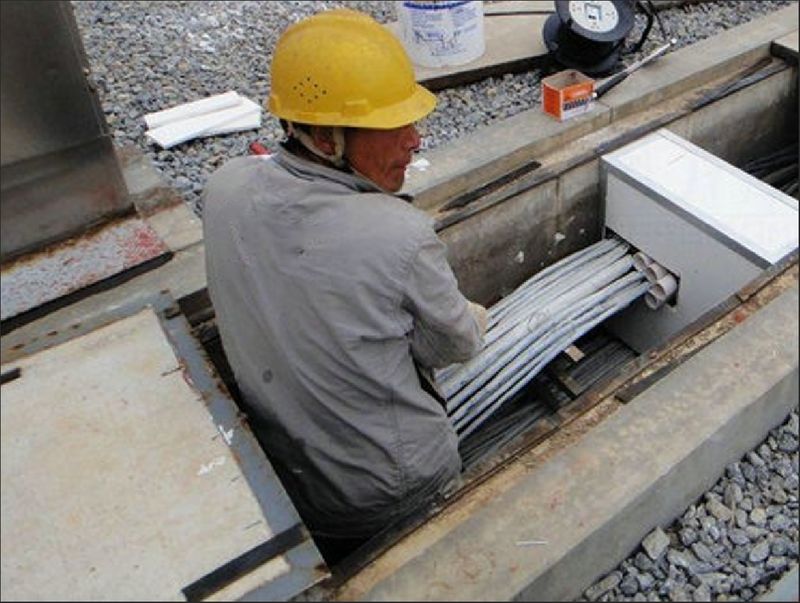

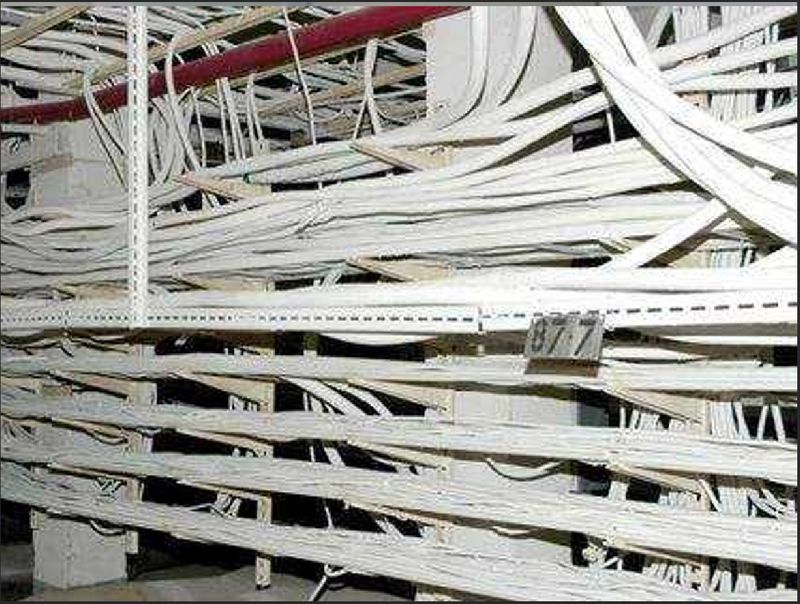

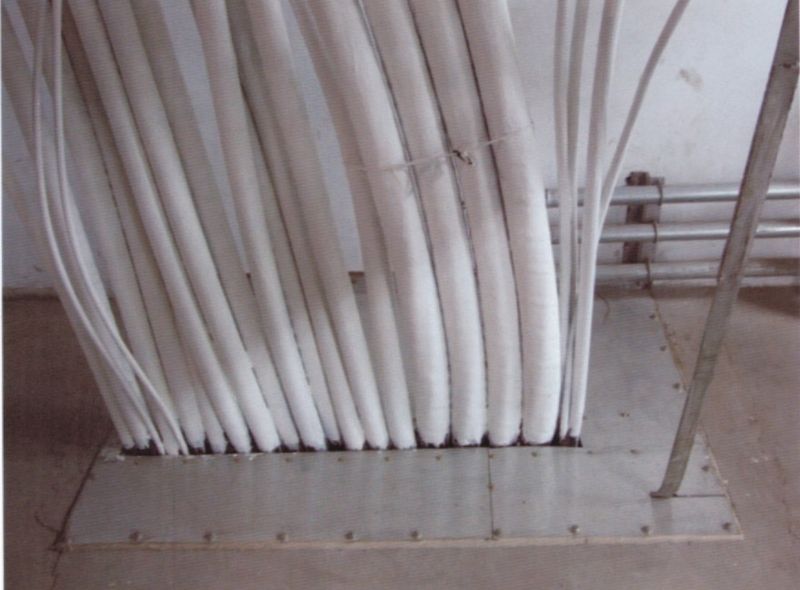

　　膨胀型电缆防火涂料为现阶段应用于换流站，变电站等场所实施电缆防火保护的主流产品，此类防火涂料占据市场份额大，绝大部分国内企业仅生产此类电缆防火涂料。

　　基于成膜物、膨胀体系配方及助剂的差异，其火灾行为与防火性能又存在较大区别。Charcoat公司的CharcoatCC为水性膨胀型内烯酸乳胶涂料，暴露于火焰或温度高于175℃时，即形成保护型膨胀炭层，870℃下10min后膨胀率达6～7倍；SVT公司的PYRO-SAFEFLAMMOPLASTKS1属无溶剂类膨胀型防火涂料，受热至250℃开始形成轻质、细孔的炭贡泡沫隔热层，无干扰下可发泡至原厚度100倍，与FireSecuritv公司的膨胀型涂料燃烧后的膨胀率相近：FlameControl公司的FlameControlNO.7O为增强型水基隔热膨胀厚浆涂料，当暴露于火焰或高温下形成厚型、致密、坚固的泡沫层结构：国产TFDF-201和RF-7400AB分别为水性丙烯酸树脂类和无溶剂膨胀型电缆防火涂料，受火时迅速形成均匀致密海绵状隔热层。

　　此外，国外部分膨胀型电缆防火涂料产品还展了基于IEC60331系列标准的750℃纤维素火与1100℃碳氢火测试.其中CharcoatCC能承受750℃纤维素火与1100℃碳氢火灾约90min，FireSecurity公司的FS型膨胀涂层则可通过1100℃碳氢化合物燃烧至少60min，且经受830℃防火测试3h后电缆绝缘和电性能无任何影响，由此将其应用推广至石化企业、海上平台、天然气厂和化工厂等场所；同时CharcoatCC等产品还尝试进行了沟槽或隧道环境内淹没和半淹没条件下电缆受水长期影响及侵袭性相关测试，以便进一步拓展其在更恶劣环境场所的应用。我国膨胀型电缆防火涂料除防火性能外更专注于提升产品耐候性，TFDF-201、DL-HS、RF-7400AB型号产品均能满足7d耐油、耐盐水、耐湿热性测试与15次耐冻融循环测试等耐候要求，相较之下，国外多数膨胀型电缆涂料对自身耐候性要求不高，如Sika公司的KBS◎Foamcoat因配方对湿度、水分敏感.故仅推荐用于干燥、低湿度环境FS型膨胀涂层和PYRO-SAFEFLAMMOPLASTKS1也被限用于室内或部分遮蔽环境，不得直接暴露于潮湿或易受气候影响的环境。

　　2烧蚀型电缆防火涂粒

　　烧蚀型电缆防火涂料在国内应用鲜见，属手电缆防火涂料领域的新兴产品，其防火机理主要为火灾时涂料通过吸热送到保护电缆目的，原料分别为开温时能通过化学变化和物理变化消耗能量并实施冷却的物质，及能释放有效抑制火焰气体的物质。

　　Sika公司的KBSCoating为耐候型非膨胀水性防火涂料，氧指数可达100%，应用较为广泛：SVT公司的PYRO-SAFE？FLAMMOTECT-A属强耐腐蚀非膨胀型电缆防火涂料，吸热反应始于约170℃，同时形成隔离性表面，根据EN13501-1：2007《Fireclassificationofconstructionproductsandbuildingelements-Part1:Classificationusingdatafromreactiontofiretests》，防火性能达E级，根据ASTME84-21a；2021标准，达**级，火蔓延指数为15，发烟指数为60，具有较高的防腐性能，基至可为近海环境中电缆提供防火

　　保护：NeutronFireTechnologies公司的FirebreakC1O0是以水性聚醋酸乙烯酯其聚乳液为成膜物制备的耐候型水性防火涂料，当于膜层厚度仪为0.9mm时线缆破坏被控制在极限值的1/2以下，其阻止火焰蔓延性能达到IEC60332-3-22：2018对成束电缆垂直方向蔓延能力的国际要求，采用3层干膜厚后维护电路完整性能力达到IEC60331-11：1999国际要求，能为高压电缆提供长达121min的电路完整性（测试中断）。

　　3结语

　　（1）电缆防火涂料与钢结构、木结构防火涂料相似，但因其保护基材与应用环境不同，其性能要求又存在差异。优异的电缆防火涂料除需具备优异的防火性能外，还应对有机树脂基材具有良好的适应性满足地下电缆沟等恶劣环境耐候要求，并要有燃烧低毒性、使用环保性、室温固化**性等特点。

　　（2）国内外不少规范对使用电缆防火涂料提出强制与非强制性规定和建议，但多围绕电力系统场所的应用提出要求，对其他电缆火灾危险性高的区域（如老旧小区、钢厂等）涉及较少，而产品性能评估标准，如GB28374-2012所涉及的耐油、耐盐水、而湿热和耐冻融循环要求无法满足涂料实际使用需求，难以杜绝涂料实际使用中的粉化、开裂、剥落、霉变、防火性能衰减等问题，故相关规范标准有待进一步完善和增补。

　　（3）目前电缆防火涂料制备研究多以膨胀型涂料为对象，主要聚焦在防火涂料配方优化、升级及对成膜物、填料、助剂等成分的替代与改性，以期达到降低烟气毒性、改善耐候性能等目标。

　　（4）现阶段国内市场上常见电缆防火涂料主要为膨胀型涂料产品，而国外电缆防火涂料产品种类更加丰富，部分公司提供非膨胀烧蚀型和膨胀型电缆防火涂料，但多数膨胀型电缆防火涂料不许应用在潮湿、室外环境。
