一、钢结构防火涂料的定义：

　　根据《钢结构防火涂料》GB14907-2018第3.1条，钢结构防火涂料是指施涂于建（构）筑物钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的涂料；

　　根据《钢结构防火涂料应用技术规程》T/CECS24-2020第2.0.1条，钢结构防火涂料是涂装于建筑物或构筑物钢结构表面，形成耐火隔热保护层的涂料。

　　二、钢结构防火涂料的分类：

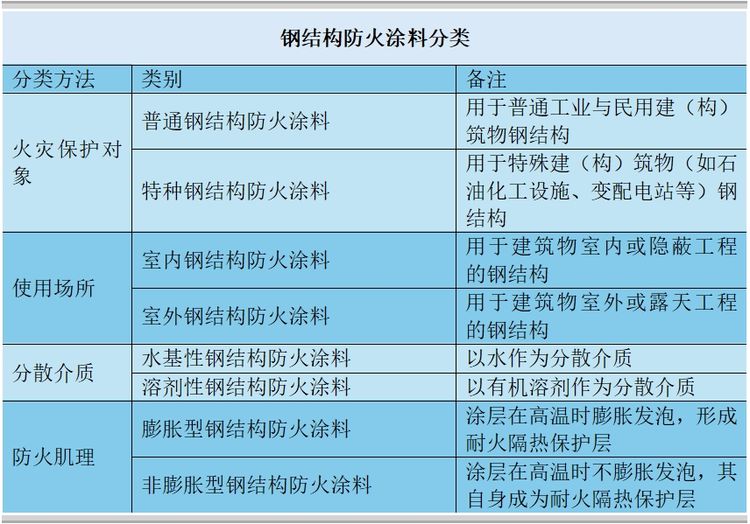

　　1、根据《钢结构防火涂料》GB14907-2018第4.1条，钢结构防火涂料按火灾防护对象分为普通钢结构防火涂料（用于普通工业与民用建（构）筑物钢结构表面的防火涂料）和特种钢结构防火涂料（用于特殊建（构）筑物（如石油化工设施、变配电站等）钢结构表面的防火涂料）两种；按使用场所分为室内钢结构防火涂料（用于建筑物室内或隐蔽工程的钢结构表面的防火涂料）和室外钢结构防火涂料（用于建筑物室外或露天工程的钢结构表面的防火涂料）两种；按分散介质分为水基性钢结构防火涂料（以水作为分散介质的钢结构防火涂料）和溶剂性钢结构防火涂料（以有机溶剂作为分散介质的钢结构防火涂料）两种； 按防火机理分为膨胀型钢结构防火涂料（涂层在高温时膨胀发泡，形成耐火隔热保护层的钢结构防火涂料）非膨胀型钢结构防火涂料（涂层在高温时不膨胀发泡，其自身成为耐火隔热保护层的钢结构防火涂料）两种，参见下表：

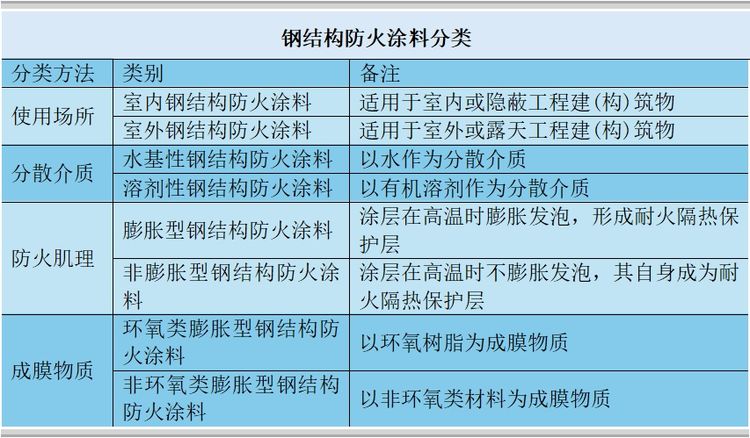

　　 2、根据《钢结构防火涂料应用技术规程》T/CECS24-2020第2.0.5条，钢结构防火涂料可根据使用场所、分散介质、防火机理及成膜物质分类如下表：

　　三、非膨胀型防火涂料与膨胀型防火涂料的区别：

　　1、定义的区别：

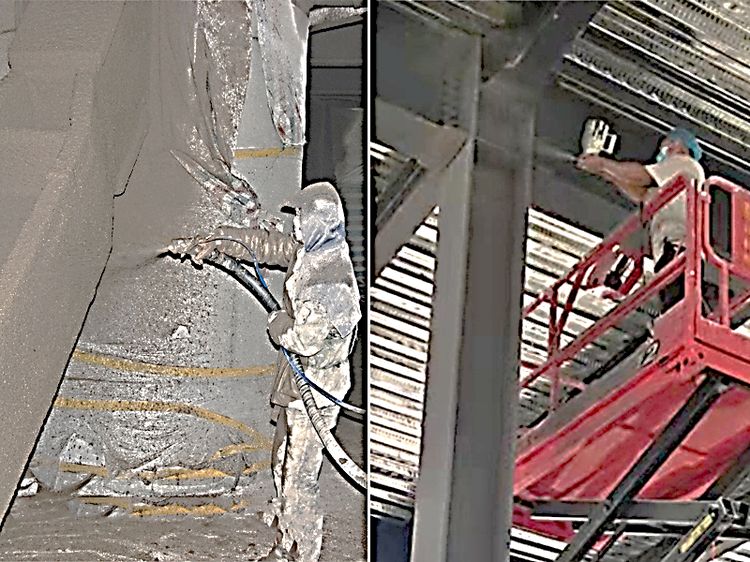

　　1.1、非膨胀型防火涂料（俗称厚型防火涂料），其主要成分为无机绝热材料，遇火不膨胀，其防火机理是利用涂层固有的良好的绝热性以及高温下部分成分的蒸发和分解等烧蚀反应而产生的吸热作用，来阻隔和消耗火灾热量向基材的传递，延缓钢构件升温。非膨胀型防火涂料可分为两类：一类是以矿物纤维为主要绝热骨料，掺加水泥和少量添加剂、预先在工厂混合而成的防火材料，需采用专用喷涂机械按干法喷涂工艺施工；另一类是以膨胀蛭石、膨胀珍珠岩等颗粒材料为主要绝热骨料的防火涂料，可采用喷涂、抹涂等湿法施工。目前在国内大量推广应用非膨胀型防火涂料主要为湿法施工：一是以珍珠岩为骨料，水玻璃（或硅溶胶）为黏结剂，属双组分包装涂料，采用喷涂施工；另一类是以膨胀蛭石、珍珠岩为骨料，水泥为黏结剂的单组分包装涂料，到现场只需加水拌匀即可使用，能喷也能抹。

　　1.2、膨胀型防火涂料（俗称（超）薄型防火涂料），其基料为有机树脂，配方中还含有发泡剂、阻燃剂、成碳剂等成分，遇火后自身会发泡膨胀，形成比原涂层厚度大数倍到数十倍的多孔碳质层。

　　2、适用耐火极限的区别：

　　2.1、设计耐火极限大于1.50h的构件，不宜选用膨胀型防火涂料（《建筑钢结构防火技术规程》GB51249-2017第4.1.3.2条）；

　　2.2、设计耐火极限大于 1.50h 的构件，宜选用非膨胀型钢结构防火涂料（《钢结构防火涂料应用技术规程》T/CECS24-2020第3.2.2条）；

　　2.3、设计耐火极限大于 2.00h 的构件（钢管混凝土柱除外），应选用非膨胀型钢结构防火涂料（《钢结构防火涂料应用技术规程》T/CECS24-2020第3.2.4条）；

　　3、**小厚度的区别：

　　3.1、膨胀型钢结构防火涂料的涂层厚度不应小于1.5mm（《钢结构防火涂料》GB14907-2018第5.1.5条）；

　　3.2、非膨胀型钢结构防火涂料的涂层厚度不应小于15（10）mm（《钢结构防火涂料》GB14907-2018第5.1.5条（《建筑钢结构防火技术规程》GB51249-2017第4.1.3.4条））；

　　四、非膨胀型防火涂料的保护要求：

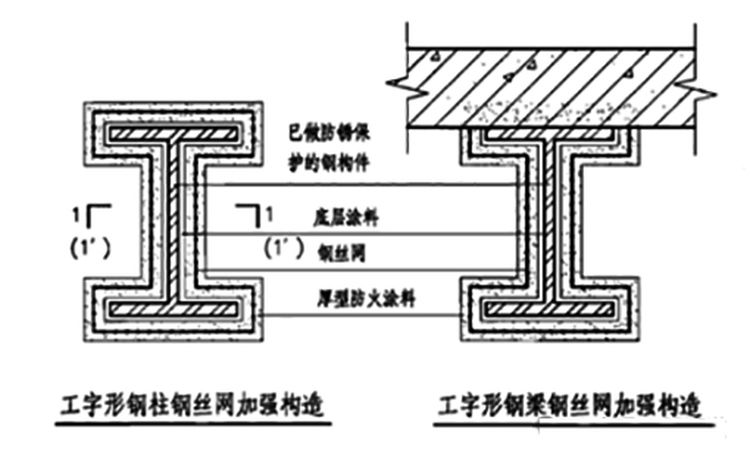

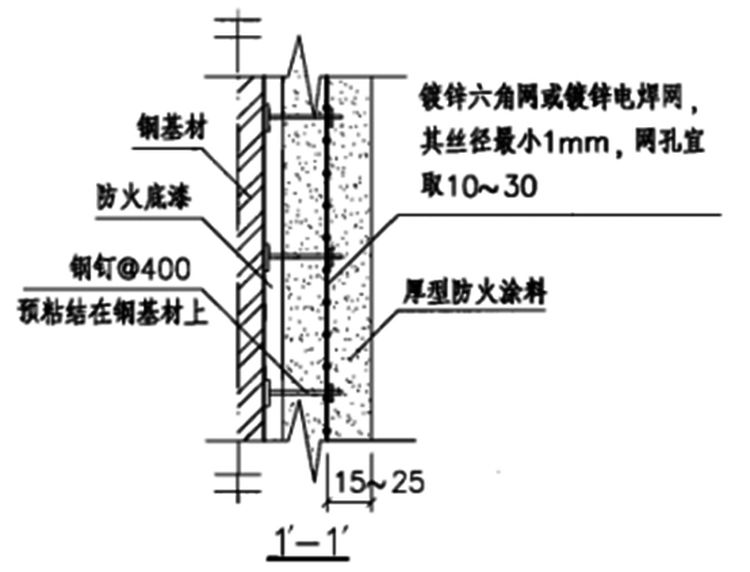

　　根据《建筑钢结构防火技术规程》GB51249-2017第4.2.1条，钢结构采用喷涂非膨胀型防火涂料保护时，有下列情况之一时，宜在涂层内设置与钢构件相连接的镀锌铁丝网或玻璃纤维布：1 构件承受冲击、振动荷载；2 防火涂料的黏结强度不大于0.05MPa；3 构件的腹板高度大于500mm且涂层厚度不小于30mm；4 构件的腹板高度大于500mm且涂层长期暴露在室外。相关做法可参考《06图集》第11页：
