在现代建筑的钢铁骨架中，防火涂料的抗压强度是抵御火灾的关键。它如同骨骼般支撑涂层在高温中坚守岗位，为建筑安全争取时间。

　　一、抗压强度定义及重要性

　　钢结构防火涂料的抗压强度是指涂层在受压状态下抵抗变形或破坏的能力，通常以MPa为单位。该指标直接反映涂层的结构强度与稳定性，其重要性体现在：

　　1. 保障耐火性能：足够的抗压强度确保涂层在高温下不坍塌、不脱落，维持隔热层的完整性；

　　2. 提升耐久性：抵抗外界机械应力（如风压、撞击等），延长涂层使用寿命；

　　3. 确保结构安全：避免因涂层失效导致钢结构提前失稳，降低火灾风险。

　　二、抗压强度标准与分类

　　根据防火涂料类型及应用场景，抗压强度要求差异显著：

　　1.非膨胀型（厚型）防火涂料

　　室内型：抗压强度≥0.3MPa（GB14907），部分工程要求≥0.5MPa；

　　室外型：因环境苛刻，要求≥0.5MPa，增强抗风化能力。

　　2.膨胀型防火涂料

　　抗压强度通常≥0.15~0.2MPa，因其主要依赖膨胀隔热机制，强度要求相对较低。

　　标准依据：

　　GB14907-2018《钢结构防火涂料》

　　CECS24:90《钢结构防火涂料应用技术规范》

　　三、测试方法与流程

　　抗压强度测试遵循以下步骤：

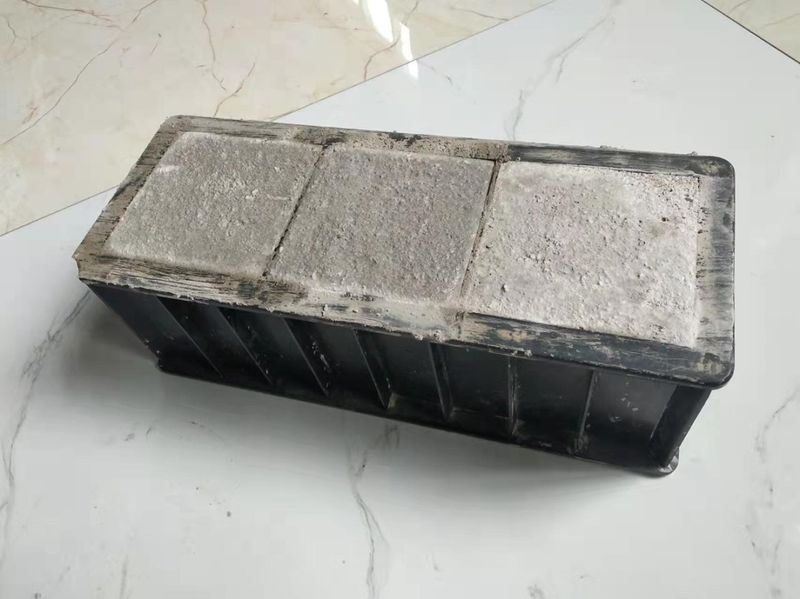

　　1. 制样：制备70.7mm×70.7mm×70.7mm立方体或φ50mm×50mm圆柱体涂层试样；

　　2. 养护：在标准条件（23±2℃、50±5%RH）下养护28天；

　　3. 加载：以（5±1）MPa/s速率加载至试样破坏；

　　4. 计算：σc=F/A，F为**大破坏荷载，A为受压面积。

　　注意：膨胀型涂料需同时测试膨胀前后的抗压强度变化。

　　四、影响抗压强度的关键因素

　　1.材料组成

　　粘结剂：无机粘结剂（水泥、硅溶胶）>有机粘结剂（丙烯酸、环氧）；

　　骨料：膨胀蛭石、珍珠岩等轻质骨料的粒径与级配影响密实度。

　　2.施工工艺

　　涂层厚度：过厚易开裂，需分层施工；

　　养护条件：湿度不足导致强度下降，低温环境需延长养护时间。

　　3.环境因素

　　温湿度：长期高湿环境会降低粘结剂强度；

　　化学腐蚀：酸雨、工业废气侵蚀影响涂层耐久性。

　　五、工程应用案例分析

　　案例1：某超高层建筑采用室外厚型防火涂料，抗压强度实测0.65MPa，经10年使用后涂层无剥落，耐火性能保持率>95%。

　　案例2：某厂房膨胀型防火涂料因施工厚度控制不当，抗压强度仅0.12MPa，火灾模拟试验中涂层提前脱落失效。

　　六、质量控制与验收建议

　　1. 选型阶段：根据环境条件（室内/外、腐蚀性）选择符合强度标准的涂料；

　　2. 施工监控：采用测厚仪控制涂层厚度，分层施工并逐层检测强度；

　　3. 验收检测：按GB/T9978进行耐火试验时，同步检测抗压强度；

　　4. 定期维护：每3~5年进行涂层强度与厚度检测，及时修复缺陷。

　　七、结论

　　抗压强度作为钢结构防火涂料的核心指标，是保障建筑防火安全与长期可靠性的关键。科学选材、规范施工、严格检测及定期维护，方能确保涂层在火灾中有效保护钢结构，为建筑安全提供坚实屏障。
